Item |
|

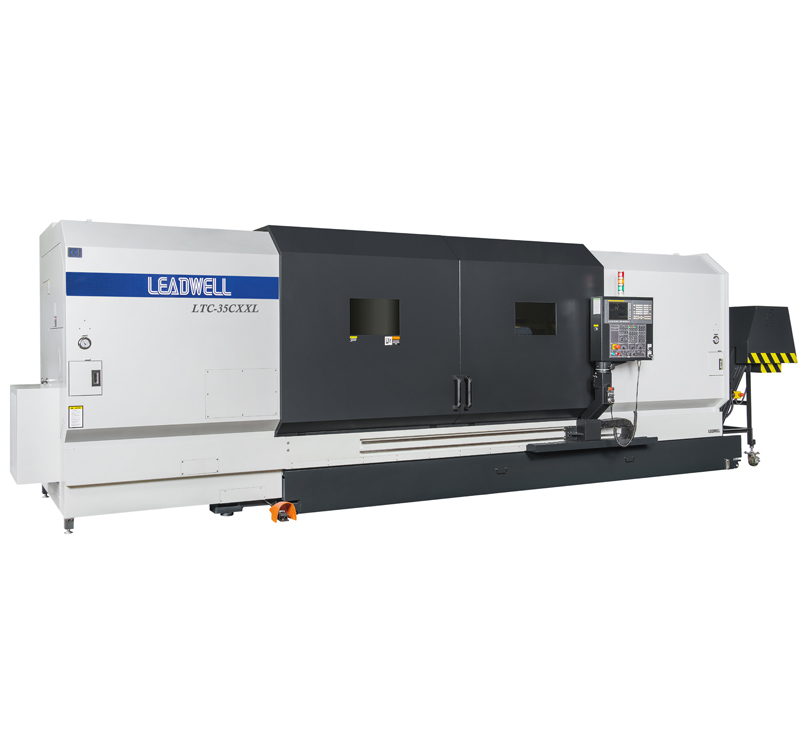

LTC-35C/CL/CXL/CXXL/CLV |
|
Max. swing |
mm (in) |
800(31.5) |
|
Max. turning diameter |
mm (in) |
600(23.6) |
|
Max. turning length |
mm (in) |
1030/1530/2030/3006/4006(40.6/60.2/79.9/118.3/157.7) |
|
Bar capacity |
mm (in) |
115(4.5) |
|
X axis travel |
mm (in) |
300+20(11.8+0.8) |
|
Z axis travel |
mm (in) |
1100/1600/2100/3100/4100 (43/63/82.7/122/161.4) |
|
Spindle speed |
rpm. |
2000 |
|
Number of tool stations |
pcs |
12 |
|
Item |
|
LTC-35M/LM/XLM/XXLM/LVM |
|
Max. swing |
mm (in) |
800(31.5) |
|
Max. turning diameter |
mm (in) |
494(19.4)/520(20.5) BMT75 |
|
Max. turning length |
mm (in) |
1030/1530/2030/3006/4006(40.6/60.2/79.9/118.3/157.7) |
|
Bar capacity |
mm (in) |
115(4.5) |
|
X axis travel |
mm (in) |
344+10(13.5+0.39)/290+20(11.4+0.8)BMT75 |
|
Z axis travel |
mm (in) |
1100/1600/2100/3100/4100 (43/63/83/122/161) |
|
Spindle speed |
rpm. |
10~2000 |
|
Number of tool stations |
pcs |
12 |
|
Item |
|
LTC-35Y/LY/XLY/XXLY/LVY |
|
Max. swing |
mm (in) |
800(31.5) |
|
Max. turning diameter |
mm (in) |
430(16.9) |
|
Max. turning length |
mm (in) |
1030/1530/2030/3006/4006(40.6/60.2/79.9/118.3/157.7) |
|
Bar capacity |
mm (in) |
115(4.5) |
|
X axis travel |
mm (in) |
215+25(8.5+1) |
|
Z axis travel |
mm (in) |
1100/1600/2100/3100/4100 (43/63/83/122/161) |
|
Spindle speed |
rpm. |
10~2000 |
|
Number of tool stations |
pcs |
12 |
MORE POWERFUL
*Powerful main spindle 40HP
*Rigid 45 deg. Slant bed cast iron base
INCREASED CAPACITY
*15 inch chuck standard
*115mm bar capacity standard
FASTER/MORE PORDUCTIVE
*Fast rapid rates 15~20m/min
*Spindle speed 2000rpm
*C axis and VDI 60&BMT 75 live tooling version available
ERGONOMIC CONSIDERSATIONS
*Easy to use membrane touch-pad control station
*Easy moving operator door
*Parts catcher available
*No chip or coolant leaks
