項目 |
|
LTC-25iMY |
LTC-25iS |
|
最大旋徑 |
mm (in) |
590(23.2) |
590(23.2) |
|
最大加工直徑 |
mm (in) |
430(16.9) |
430(16.9) |
|
最大加工長度 |
mm (in) |
1000(37.4) |
770(30.3) |
|
棒材最大徑 |
mm (in) |
78(3) |
78(3) |
|
X/Y 軸行程 |
mm (in) |
215+10(8.46+4)/ ±50(±2) |
215+10(8.46+4)/ --- |
|
Z1/Z2軸行程 |
mm (in) |
1030/---(40.6/---) |
800(31.5)/780(30.7) |
|
主軸轉速(主/副) |
rpm |
3,500/--- |
3,500/4,000 |
|
夾頭尺寸(主/副) |
in |
10”/--- |
10”/8” |
|
項目 |
|
LTC-25iSM |
LTC-25iSMY |
|
最大旋徑 |
mm (in) |
590(23.2) |
590(23.2) |
|
最大加工直徑 |
mm (in) |
430(16.9) |
430(16.9) |
|
最大加工長度 |
mm (in) |
770(30.3) |
770(30.3) |
|
棒材最大徑 |
mm (in) |
78(3) |
78(3) |
|
X/Y 軸行程 |
mm (in) |
215+5(8.46+0.2)/ --- |
215+10(8.46+4)/ ±50(±2) |
|
Z1/Z2軸行程 |
mm (in) |
800(31.5)/780(30.7) |
800(31.5)/780(30.7) |
|
主軸轉速(主/副) |
rpm |
3,500/4,000 |
3,500/4,000 |
|
夾頭尺寸(主/副) |
in |
10”/8” |
10”/8” |

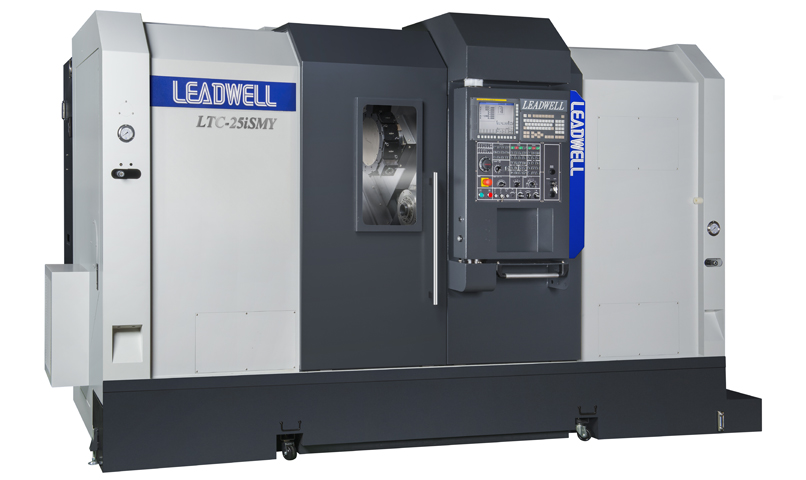

本機臺整體結構為主軸+副主軸+動力刀塔(BMT-65)+Y軸,並搭配FANUC(31i)高階控制器之車銑複合式機床;對於複雜且需偏位的加工件,本機臺是您最佳的選擇。集成加工的一次到位加工模式，除了有效管控工件的加工精度,更使您的加工產品更具加工效率與精度優勢。
*Y軸採正交設計
操作容易，Y軸最大空間
*大棒材加工尺寸
可加大至主軸φ77副主軸φ 65
*機體結構經過FEA分析
具高剛性、高結構性的優點
