項目 |
|
V-22iF/iR |

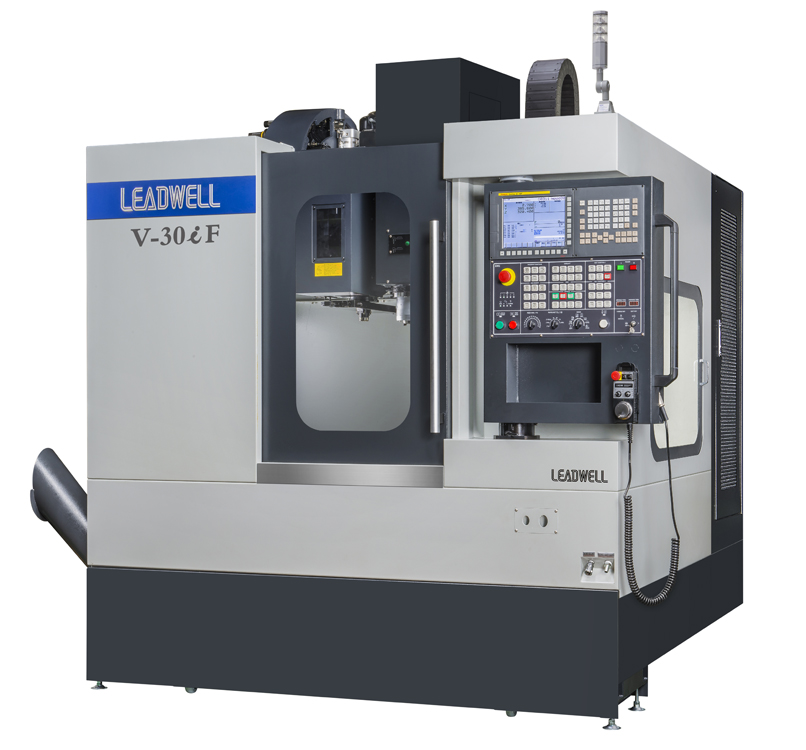

V-30iF/iR |
|
X 軸行程 |
mm (in) |
510(20.1) |
800(31.4) |
|
Y 軸行程 |
mm (in) |
420(16.5) |
460(18.1) |
|
Z 軸行程 |
mm(in) |
510(20.1) |
510(20.1) |
|
工作臺尺寸 |
mm (in) |
600X400 (23.6X15.7) |
860X450 (33.8X17.7) |
|
主軸轉速 |
rpm |
10000/12000 opt. |
10000/12000 opt. |
|
主軸馬達 |
kw (HP) |
11/15(14.8/20) α8 |
11/15(14.8/20) α8 |
|
刀具數 |
Pcs |
24 |
24 |
|
項目 |
|
V-32AF/AR |
|
|
|
|
α8 |
α15 |
|
X 軸行程 |
mm (in) |
800(31.5) |
800(31.5) |
|
Y 軸行程 |
mm (in) |
520(20.5) |
520(20.5) |
|
Z 軸行程 |
mm(in) |
610(24) |
610(24) |
|
工作臺尺寸 |
mm (in) |
890X500 (35X19.7) |
890X500 (35X19.7) |
|
主軸轉速 |
rpm |
10000/12000 opt. |
10000/12000 opt. |
|
主軸馬達 |
kw (HP) |
11/15(14.8/20) α8 |
15/18.5(20/24.8) α15 |
|
刀具數 |
Pcs |
24 |
24 |
|
項目 |
|
V-42AF/AR |
|
|
|
|
α8 |
α15 |
|
X 軸行程 |
mm (in) |
1000(40) |
1000(40) |
|
Y 軸行程 |
mm (in) |
520(20.5) |
520(20.5) |
|
Z 軸行程 |
mm(in) |
610(24) |
610(24) |
|
工作臺尺寸 |
mm (in) |
1100X500 (43.3X19.7) |
1100X500 (43.3X19.7) |
|
主軸轉速 |
rpm |
10000/12000 opt. |
10000/12000 opt. |
|
主軸馬達 |
kw (HP) |
11/15(14.8/20) α8 |
15/18.5(20/24.8) α15 |
|
刀具數 |
Pcs |
24 |
24 |
|
項目 |
|
V-52AF/AR |
|
X 軸行程 |
mm (in) |
1270(50) |
|
Y 軸行程 |
mm (in) |
600(23.6) |
|
Z 軸行程 |
mm (in) |
610(24) |
|
工作臺尺寸 |
mm (in) |
1420X580 (56X22.8) |
|
主軸轉速 |
rpm |
10000/12000 opt |
|
主軸馬達 |
kw (HP) |
15/18.5(20/24.8) α15 |
|
刀具數 |
pcs |
24 |
*經過有限元素分析設計之機體(機臺強度提升15%)
*三軸絕對值馬達(僅限發那科/西門子)
*耐用多片式伸縮防護罩
*3C螺桿與滾柱線軌
*結構增加50%強度
*大鍵盤操作面板
*人體工程設計
*日式鈑金造型
*標準三軸預拉
*A字型立柱
